Cisco : Extended Access Control List

Pada Halaman sebelumnya Cisco : Standard Access Control List kita telah menkonfigurasi Acess Control list standard sekarang kita akan konfigurasi Extended Access control list. Berbeda dengan standard ACL ,extended ACL berkemampuan untuk menfilter paket tidak hanya dengan source ip address melainkan dengan sourceip, destination ip, Port, Type connection (tcp/udp). Sehingga memungkinkan filtering paket lebih tepat sasaran.

Berikut adallah syntax dalam menkongfigurasi Extended ACL:

Router(config)# access-list [ACL_NUMBER] [permit|deny] protocol source source-wildcard destination destination-wildcard [eq port]

• ACL_NUMBER : 100-199, 2000-2699
• permit: Mengizinkan lalu lintas dari alamat IP yang ditentukan.
• deny: Menolak lalu lintas dari alamat IP yang ditentukan.
• source/destinantion: source/destination ip address yang ingin di filter.
• wildcard: wildcard untuk menentukan range network. w
• eq port : equal, port yang akan di filter. bisa berupa nama.

Contoh:

Router(config)# access-list 101 permit tcp 192.168.1.0 0.0.0.255 172.16.0.0 0.0.0.255 eq 80

Router(config)# ip access-list extended [ACL_NAME]
Router(config-ext-nacl)# [permit|deny] protocol source source-wildcard destination destination-wildcard [eq port]

contoh:

Router(config)# ip access-list extended WEB_FILTER
Router(config-ext-nacl)# permit tcp 192.168.1.0 0.0.0.255 172.16.0.0 0.0.0.255 eq 80
Router(config-ext-nacl)# deny tcp any any eq 23

Router(config)# interface <nama_interface>
Router(config-if)# access-list <nomor_acl>/<named_acl> in/out

• in: Menerapkan ACL pada paket yang kearah interface.
• out: Menerapkan ACL pada paket yang keluar dari interface.

Contoh:

Router(config)# interface FastEthernet0/0
Router(config-if)# access-list 10 in

Router(config)# interface GigabitEthernet 0/0
Router(config-if)# ip access-group WEB_FILTER in

Router# show access-lists

Tujuan:

1. Block akses http pada LAN 1 ke Server
2. Block akses ssh pada LAN 2 ke Server-C

hostname R1
!
ip dhcp excluded-address 192.168.1.1
ip dhcp excluded-address 192.168.2.1
!
ip dhcp pool LAN1
   network 192.168.1.0 255.255.255.0
   default-router 192.168.1.1
!
ip dhcp pool LAN2
   network 192.168.2.0 255.255.255.0
   default-router 192.168.2.1
!
interface FastEthernet0/0
 ip address 172.16.1.1 255.255.255.252
 no shutdown
!
interface FastEthernet0/1
 ip address 192.168.1.1 255.255.255.0
 no shutdown
!
interface FastEthernet1/2
 ip address 192.168.2.1 255.255.255.0
 no shutdown
!
router ospf 1
 network 172.16.1.0 0.0.0.3 area 0
 network 192.168.1.0 0.0.0.255 area 0
 network 192.168.2.0 0.0.0.255 area 0
!

hostname R2
!
ip dhcp pool SERVER
   network 10.10.10.0 255.255.255.0
   default-router 10.10.10.1
!
interface FastEthernet0/0
 ip address 172.16.1.2 255.255.255.252
 no shutdown
!
interface FastEthernet0/1
 ip address 10.10.10.1 255.255.255.0
 no shutdown
!
router ospf 1
 network 10.10.10.0 0.0.0.255 area 0
 network 172.16.1.0 0.0.0.3 area 0

• Membuat access control liss

R1(config)#ip access-list extended Block-HTTP
R1(config-ext-nacl)#$192.168.1.0 0.0.0.255 10.10.10.0 0.0.0.255 eq 80
R1(config-ext-nacl)#  permit ip any any

• terapkan pada interface

R1(config)#interface fa0/1
R1(config-if)# ip access-group Block-HTTP in

• Membuat access control list

R1(config)#ip access-list extended Block-SSH
R1(config-ext-nacl)#$192.168.2.0 0.0.0.255 10.10.10.0 0.0.0.255 eq 22
R1(config-ext-nacl)#  permit ip any any

• terapkan pada interface

R1(config)#interface fa1/0
R1(config-if)# ip access-group Block-SSH in

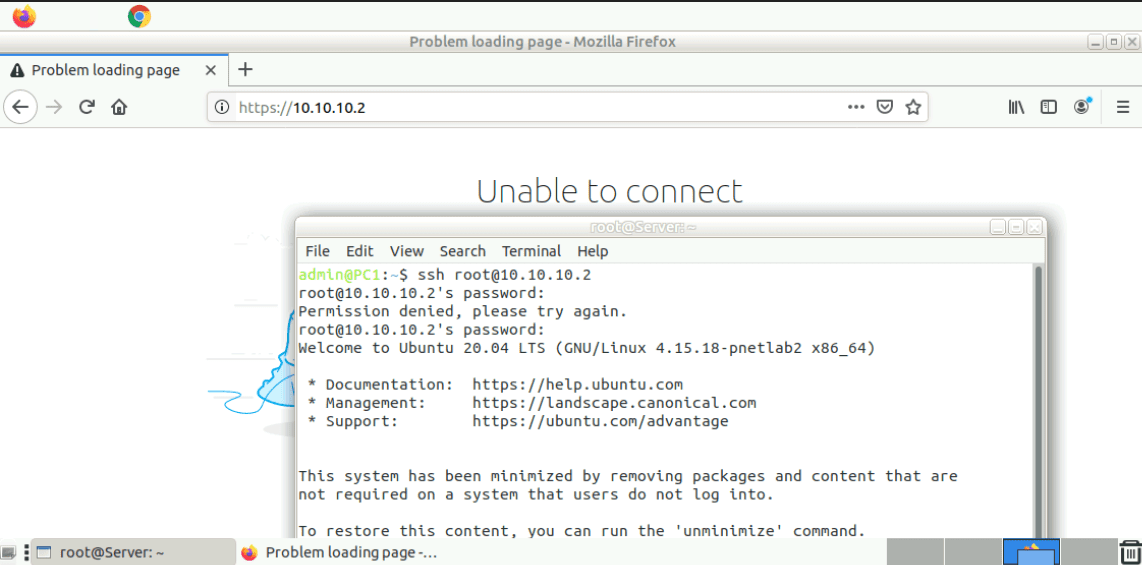

• LAN1 Mencoba akses http❌, dan ssh✅

• LAN2 Mencoba akses http✅, dan ssh❌
