Cisco Labs : Gedung Berlantai 3 Secenario

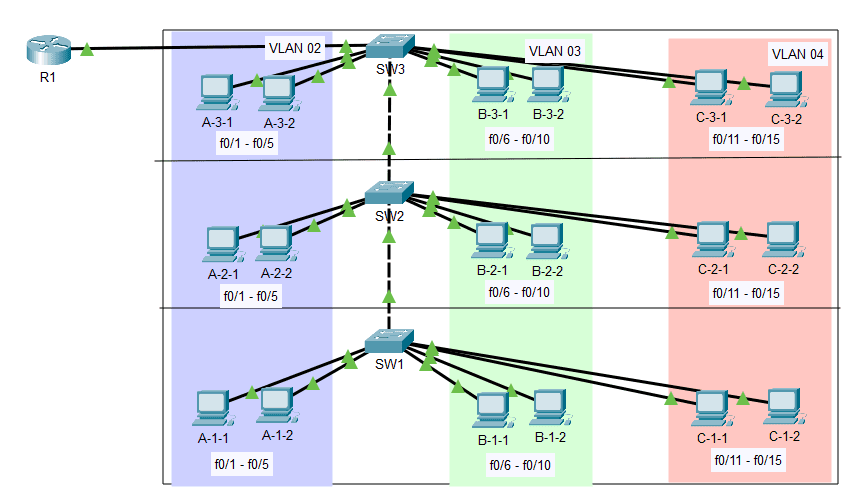

“Terdapat sebuah gedung berlantai tiga. Setiap lantai akan ditempati oleh setidaknya tiga departemen: Dept-A, Dept-B, dan Dept-C. Sebagai seorang teknisi jaringan, Anda akan membagi jaringan menggunakan VLAN sehingga setiap departemen memiliki segmen jaringannya masing-masing.”
Konfigurasi
SW1
// vlan2 SW1(config)#vlan 2 SW1(config-vlan)#name Dept-A SW1(config)#interface range f0/1-5 SW1(config-if-range)#switchport mode access SW1(config-if-range)#switchport access vlan 2 // vlan3 SW1(config)#vlan 3 SW1(config-vlan)#name Dept-B SW1(config)#interface range f0/6-10 SW1(config-if-range)#switchport mode access SW1(config-if-range)#switchport access vlan 3 // vlan4 SW1(config)#vlan 4 SW1(config-vlan)#name Dept-C SW1(config)#interface range f0/11-15 SW1(config-if-range)#switchport mode access SW1(config-if-range)#switchport access vlan 4 // trunk SW1(config)#interface g0/1 SW1(config-if)#switchport mode trunk SW1(config-if)#switchport trunk allowed vlan 2,3,4
SW2
# vlan2 SW2(config)#vlan 2 SW2(config-vlan)#name Dept-A SW2(config)#interface range f0/1-5 SW2(config-if-range)#switchport mode access SW2(config-if-range)#switchport access vlan 2 # vlan3 SW2(config)#vlan 3 SW2(config-vlan)#name Dept-B SW2(config)#interface range f0/6-10 SW2(config-if-range)#switchport mode access SW2(config-if-range)#switchport access vlan 3 # vlan4 SW2(config)#vlan 4 SW2(config-vlan)#name Dept-C SW2(config)#interface range f0/11-15 SW2(config-if-range)#switchport mode access SW2(config-if-range)#switchport access vlan 4 # trunk SW2(config)#interface g0/1 SW2(config-if)#switchport mode trunk SW2(config-if)#switchport trunk allowed vlan 2,3,4 SW2(config)#interface g0/2 SW2(config-if)#switchport mode trunk SW2(config-if)#switchport trunk allowed vlan 2,3,4
SW3
// vlan2 SW3(config)#vlan 2 SW3(config-vlan)#name Dept-A SW3(config)#interface range f0/1-5 SW3(config-if-range)#switchport mode access SW3(config-if-range)#switchport access vlan 2 // vlan3 SW3(config)#vlan 3 SW3(config-vlan)#name Dept-B SW3(config)#interface range f0/6-10 SW3(config-if-range)#switchport mode access SW3(config-if-range)#switchport access vlan 3 // vlan4 SW3(config)#vlan 4 SW3(config-vlan)#name Dept-C SW3(config)#interface range f0/11-15 SW3(config-if-range)#switchport mode access SW3(config-if-range)#switchport access vlan 4 // trunk SW3(config-if)#int g0/1 SW3(config-if)#switchport mode trunk SW3(config-if)#switchport trunk allowed vlan 2,3,4 SW3(config)#interface g0/2 SW3(config-if)#switchport mode trunk SW3(config-if)#switchport trunk allowed vlan 2,3,4
R1 ROAS
// trunk gateaway R1(config)#interface g0/0.2 R1(config-subif)#encapsulation dot1Q 2 R1(config-subif)#ip address 192.168.2.1 255.255.255.0 R1(config)#interface g0/0.3 R1(config-subif)#encapsulation dot1Q 3 R1(config-subif)#ip address 192.168.3.1 255.255.255.0 R1(config)#interface g0/0.4 R1(config-subif)#encapsulation dot1Q 4 R1(config-subif)#ip address 192.168.4.1 255.255.255.0 // DHCP vlan2 R1(config)#service dhcp R1(config)#ip dhcp pool Dept-A R1(dhcp-config)#network 192.168.2.0 255.255.255.0 R1(dhcp-config)#default-router 192.168.2.1 R1(dhcp-config)#dns-server 8.8.8.8 R1(dhcp-config)#exit R1(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.10 // DHCP vlan3 R1(config)#service dhcp R1(config)#ip dhcp pool Dept-B R1(dhcp-config)#network 192.168.3.0 255.255.255.0 R1(dhcp-config)#default-router 192.168.3.1 R1(dhcp-config)#dns-server 8.8.8.8 R1(dhcp-config)#exit R1(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.10 // DHCP vlan4 R1(config)#service dhcp R1(config)#ip dhcp pool Dept-C R1(dhcp-config)#network 192.168.4.0 255.255.255.0 R1(dhcp-config)#default-router 192.168.4.1 R1(dhcp-config)#dns-server 8.8.8.8 R1(dhcp-config)#exit R1(config)#ip dhcp excluded-address 192.168.4.1 192.168.4.10 // noshutdown R1(config)#interface g0/0 R1(config)#no shutdown
