Cisco Labs : Studi Kasus Desain Jaringan (BNSP)

PT. Jaya Net Persada memiliki 4 bagian, yaitu:

Bagian Pemasaran
Bagian SDM
Bagian Teknik
Bagian Keuangan

Direktur perusahaan ingin mengembangkan infrastruktur IT di perusahaannya. Perusahaan tersebut berkantor di sebuah gedung 4 lantai. Setiap bagian harus memiliki jaringan yang terpisah, namun tetap saling terkoneksi (dapat berkomunikasi).

Setiap bagian memiliki:

1 server
1 wireless access point
Maksimal 60 client (termasuk WiFi)

Seluruh jaringan terhubung menggunakan Fast Ethernet dengan kabel UTP Cat.5e.

Anda sebagai Network Administrator diminta untuk mewujudkan kebutuhan tersebut. Direktur menyediakan perangkat berikut:

1 buah Router Cisco 2811
4 buah Switch Cisco 2960
4 buah Wireless Access Point 802.11b (generic)
4 buah Server
Kabel UTP Cat.5e (4 box)
1 blok IP address 192.168.1.0/24
8 buah PC
4 buah Laptop (Wireless)

Tugas:

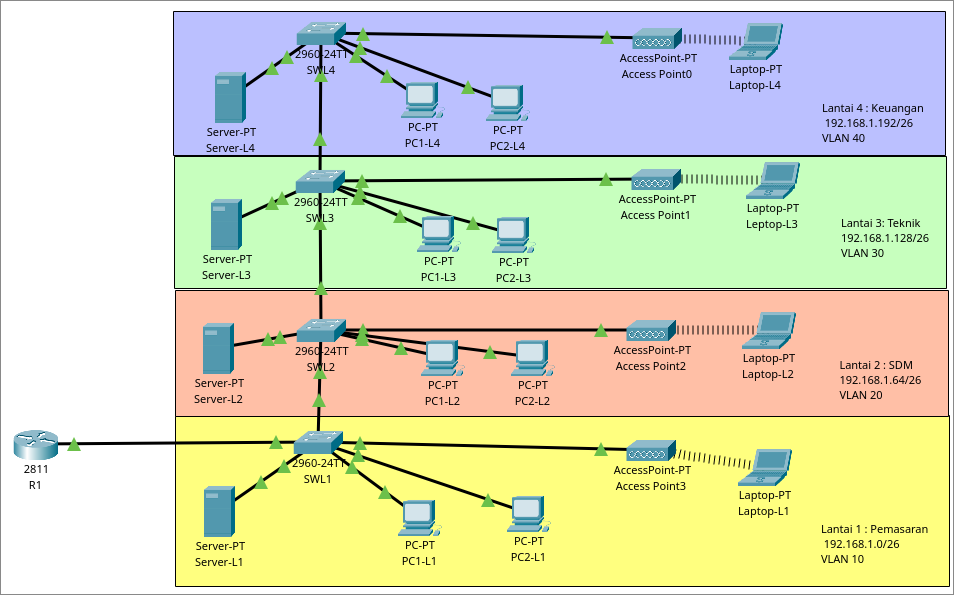

Buatlah desain jaringan tersebut
Jelaskan desain jaringan
Tuliskan alokasi IP address

Subnet	Network Address	First Host	Last Host	Broadcast
Pemasaran (L1)	192.168.1.0/26	192.168.1.1	192.168.1.62	192.168.1.63
SDM (L2)	192.168.1.64/26	192.168.1.65	192.168.1.126	192.168.1.127
Teknik (L3)	192.168.1.128/26	192.168.1.129	192.168.1.190	192.168.1.191
Keuangan (L4)	192.168.1.192/26	192.168.1.193	192.168.1.254	192.168.1.255

Subnet mask: /26 = 255.255.255.192

Keterangan:

IP usable pertama → Gateway
IP usable kedua → Server (static)

R1

// vlan10
R1(config)#interface f0/0.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 192.168.1.1 255.255.255.192
// vlan20
R1(config)#interface f0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 192.168.1.65 255.255.255.192
// vlan30
R1(config)#interface f0/0.30
R1(config-subif)#encapsulation dot1Q 30
R1(config-subif)#ip address 192.168.1.129 255.255.255.192
// vlan40
R1(config)#interface f0/0.40
R1(config-subif)#encapsulation dot1Q 40
R1(config-subif)#ip address 192.168.1.193 255.255.255.192

// dhcp L1
R1(config)#service dhcp
R1(config)#ip dhcp pool pemasaran
R1(dhcp-config)#network 192.168.1.0 255.255.255.192
R1(dhcp-config)#default-router 192.168.1.1
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.2
// dhcp L2
R1(config)#service dhcp
R1(config)#ip dhcp pool SDM
R1(dhcp-config)#network 192.168.1.64 255.255.255.192
R1(dhcp-config)#default-router 192.168.1.65
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.1.65 192.168.1.64
// dhcp L3
R1(config)#service dhcp
R1(config)#ip dhcp pool teknik
R1(dhcp-config)#network 192.168.1.128 255.255.255.192
R1(dhcp-config)#default-router 192.168.1.129
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.1.129 192.168.1.130
// dhcp L4
R1(config)#service dhcp
R1(config)#ip dhcp pool keuangan
R1(dhcp-config)#network 192.168.1.192 255.255.255.192
R1(dhcp-config)#default-router 192.168.1.193
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.1.193 192.168.1.194

// noshutdown
R1(config)#interface f0/0
R1(config)#no shutdown

SWL1

SWL1(config)#vlan 10
SWL1(config-vlan)#name pemasara
SWL1(config-vlan)#vlan 20
SWL1(config-vlan)#name SDM
SWL1(config-vlan)#vlan 30
SWL1(config-vlan)#name teknik
SWL1(config-vlan)#vlan 40
SWL1(config-vlan)#name keuangan
SWL1(config-vlan)#exit
SWL1(config)#
SWL1(config)#interface range f0/1-10
SWL1(config-if-range)#switchport mode access
SWL1(config-if-range)#switchport access vlan 10
SWL1(config-if-range)#exit
SWL1(config)#
SWL1(config)#interface range  g0/1-2
SWL1(config-if-range)#switchport mode trunk

SWL2

SWL2(config)#vlan 10
SWL2(config-vlan)#name pemasara
SWL2(config-vlan)#vlan 20
SWL2(config-vlan)#name SDM
SWL2(config-vlan)#vlan 30
SWL2(config-vlan)#name teknik
SWL2(config-vlan)#vlan 40
SWL2(config-vlan)#name keuangan
SWL2(config-vlan)#exit
SWL2(config)#
SWL2(config)#interface range f0/1-10
SWL2(config-if-range)#switchport mode access
SWL2(config-if-range)#switchport access vlan 20
SWL2(config-if-range)#exit
SWL2(config)#
SWL2(config)#interface range  g0/1-2
SWL2(config-if-range)#switchport mode trunk

SWL3

SWL3(config)#vlan 10
SWL3(config-vlan)#name pemasara
SWL3(config-vlan)#vlan 20
SWL3(config-vlan)#name SDM
SWL3(config-vlan)#vlan 30
SWL3(config-vlan)#name teknik
SWL3(config-vlan)#vlan 40
SWL3(config-vlan)#name keuangan
SWL3(config-vlan)#exit
SWL3(config)#
SWL3(config)#interface range f0/1-10
SWL3(config-if-range)#switchport mode access
SWL3(config-if-range)#switchport access vlan 30
SWL3(config-if-range)#exit
SWL3(config)#
SWL3(config)#interface range  g0/1-2
SWL3(config-if-range)#switchport mode trunk

SWL4

SWL4(config)#vlan 10
SWL4(config-vlan)#name pemasara
SWL4(config-vlan)#vlan 20
SWL4(config-vlan)#name SDM
SWL4(config-vlan)#vlan 30
SWL4(config-vlan)#name teknik
SWL4(config-vlan)#vlan 40
SWL4(config-vlan)#name keuangan
SWL4(config-vlan)#exit
SWL4(config)#
SWL4(config)#interface range f0/1-10
SWL4(config-if-range)#switchport mode access
SWL4(config-if-range)#switchport access vlan 40
SWL4(config-if-range)#exit
SWL4(config)#
SWL4(config)#interface range  g0/1-2
SWL4(config-if-range)#switchport mode trunk
