Cisco : PAT/ NAT Overload

PAT (Port Address Translation) Atau juga dikenal Nat Overload , adalah variasi dari NAT di mana banyak alamat IP privat dapat berbagi satu alamat IP publik atau sekelompok kecil alamat IP publik dengan menggunakan nomor port yang berbeda. Ini adalah jenis NAT yang paling umum digunakan untuk menghubungkan banyak perangkat di jaringan internal ke internet dengan menggunakan satu alamat IP publik.

Untuk konfigurasi NAT overload ada terdapat 2 cara yaitu dengan 1 ip interface atau dengan pool ip (lebih dari 1 public).

access-list [acl_number] permit [source-ip] [wildcard-mask]

ip nat inside source list [access-list-number] interface [outside-interface] overload

ip nat inside source list [access-list-number] interface [outside-interface] overload

ip nat inside source list [access-list-number] pool [pool-name] overload

Masih sama dengan NAT lainya anda harus menentukan interface inside dan outsite terlebih dahulu dengan:

interface [interface]
  ip nat inside
interface [interface]
  ip nat outside

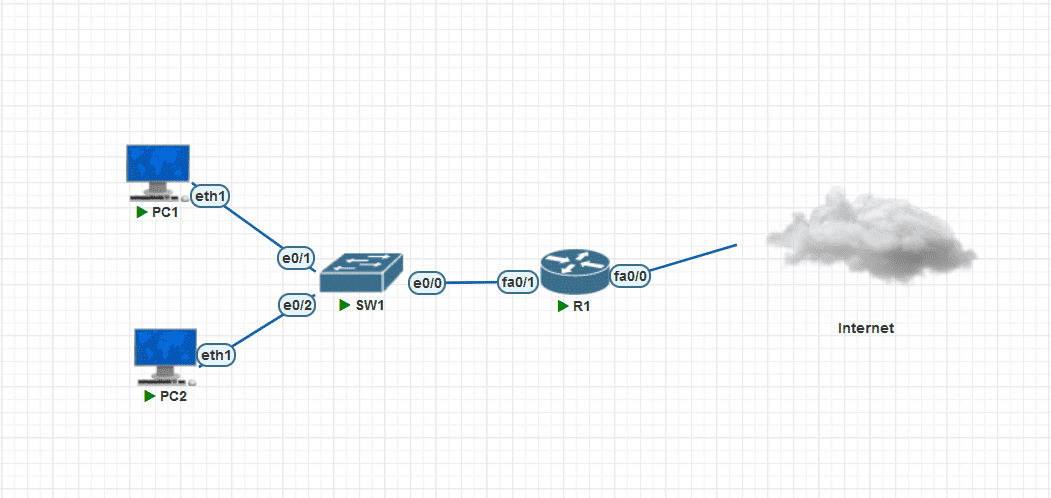

Tujuan : Buat Jaringan LAN dapat untuk mengakses internet

hostname R1
!
ip dhcp excluded-address 192.168.1.1
!
ip dhcp pool LAN
   network 192.168.1.0 255.255.255.0
   default-router 192.168.1.1
   dns-server 8.8.8.8
!
!
interface FastEthernet0/0
 ip address dhcp
 no shutdown
!
interface FastEthernet0/1
 ip address 192.168.1.1 255.255.255.0
 no shutdown
!

R1#show ip interface brief
Interface                  IP-Address      OK? Method Status                Prot                         ocol
FastEthernet0/0            192.168.2.38    YES DHCP   up                    up
FastEthernet0/1            192.168.1.1     YES manual up                    up

• R1 : Tentukan Interface inside dan outsite

R1(config)#interface fastEthernet 0/0
R1(config-if)#ip nat outside
R1(config)#interface fastEthernet 0/1
R1(config-if)#ip nat inside

• R1 : Membuat ACL untuk range ip internal

R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255

• R1 : Mempetakan ip pool yang telah dibuat ke ip private dgn dynamic nat

R1(config)#ip nat inside source list 1 interface  overload

• R1 : Apabila belum terseting automatis, Untuk memastikan dapat terhubung ke internet setinglah default gateaway

R1(config)#ip route 0.0.0.0 0.0.0.0 fastEthernet 0/0

• PC1: Akses Internet

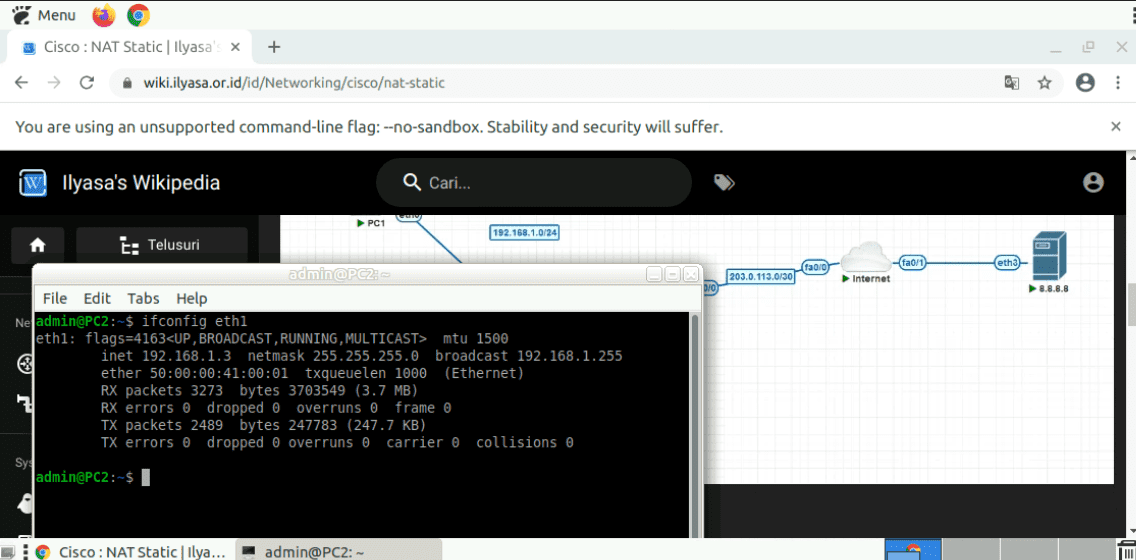

• PC2: Akses Internet
